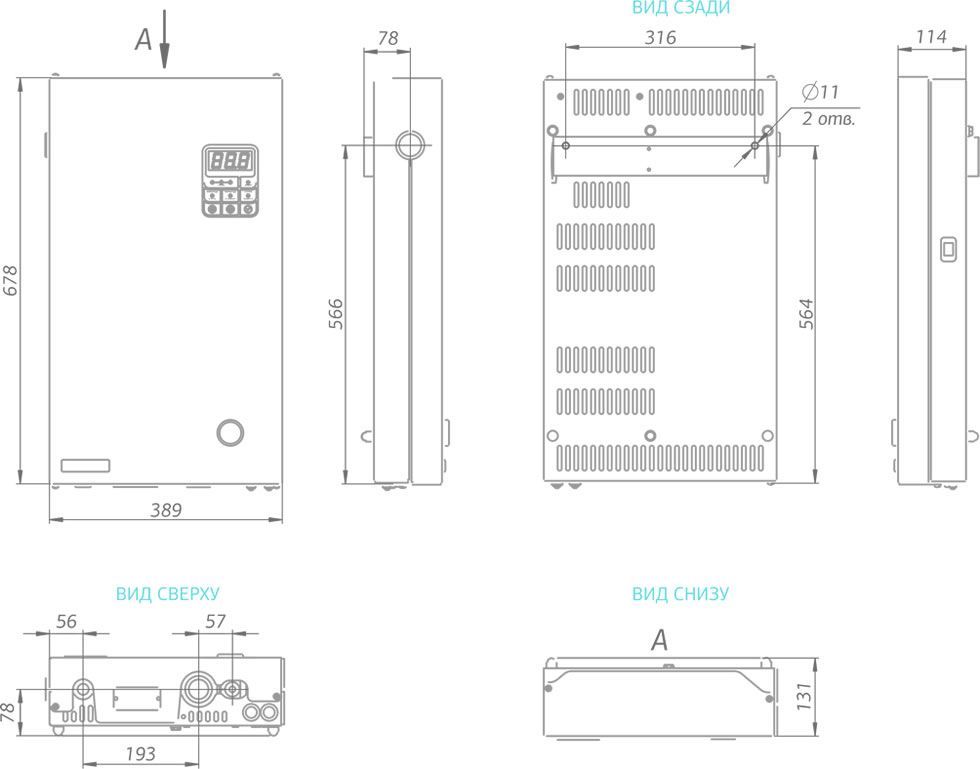

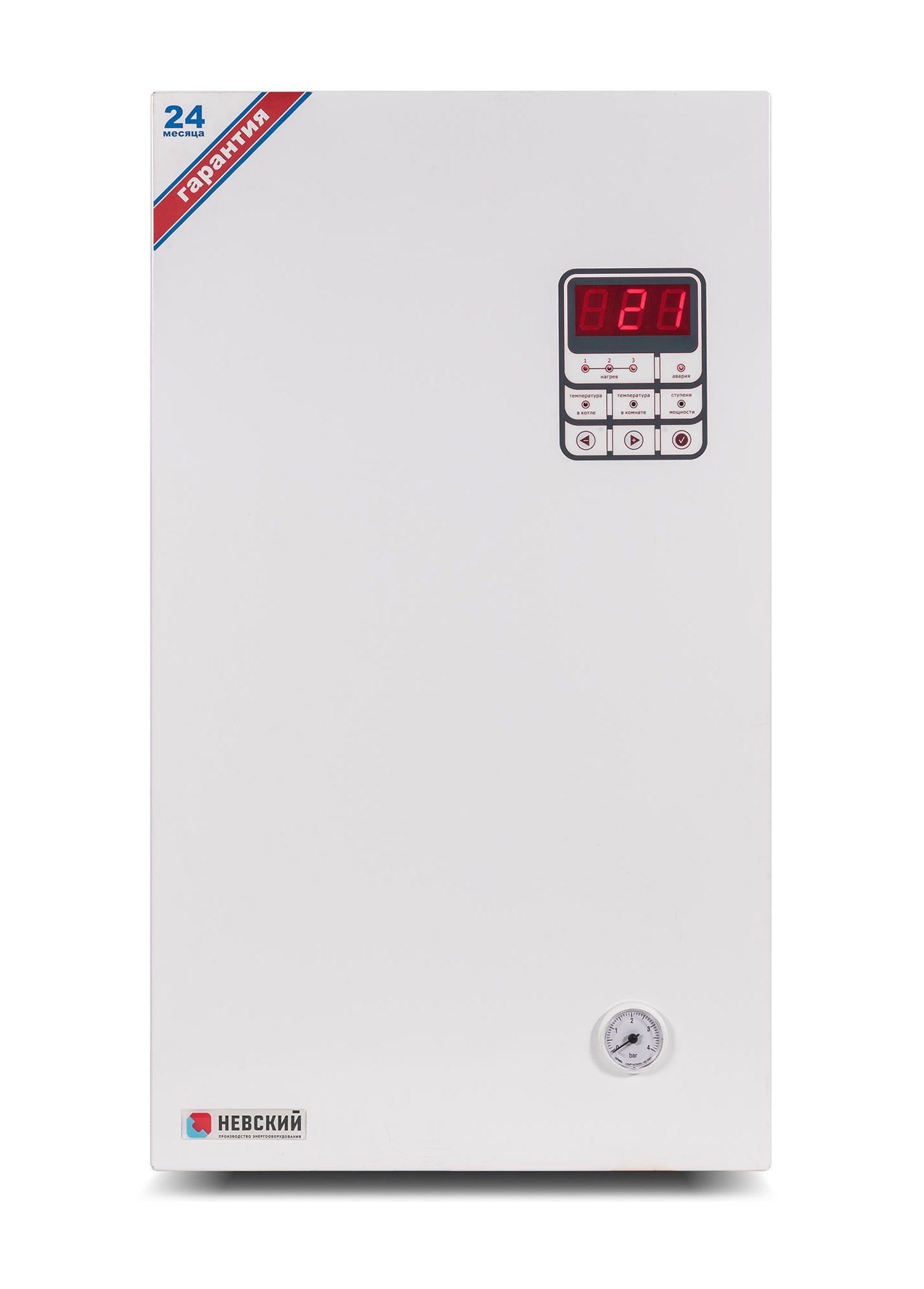

Электрический котел 7,5 кВт Комфорт Плюс

Стандартная схема обвязки отопительного электрического котла с минимальным набором дополнительного оборудования. В качестве отопительных приборов могут использоваться любые виды радиаторов, конвекторов или секционных регистров. В качестве теплоносителя можно применять как воду, так и незамерзающие жидкости – антифризы на основе этиленгликоля или пропиленгликоля.

При данной обвязке электрокотел поддерживает температуру в здании на уровне контрольного помещения, где установлен датчик комнатной температуры. Датчик рекомендуется устанавливать в помещениях со стабильной температурой (спальнях, гостиных). Вместо датчика может быть установлен термостат-программатор, который позволяет программировать нужный температурный режим в помещении по часам в течение дня и в течение всей недели. Также регулировка может производиться автоматически в погодозависимом режиме при установке контроллера «Невский».

схема для печати

Водяной тёплый пол может частично (до 30%) разгрузить радиаторное отопление или полностью его заменить, если тепловой мощности пола будет достаточно для компенсации теплопотерь помещения. Принцип работы водяного теплого пола прост. В качестве теплоносителя используют воду или незамерзающую жидкость. Она течет по специальной гибкой трубе, которая вмонтирована под поверхностью пола. За счет подогреваемой воды, тепло распространяется снизу вверх равномерно. Поэтому в помещении нет жарких зон или плохо прогреваемых участков.

При работе электрокотла "Невский" на обогрев теплого пола, на терморегуляторе устанавливается максимально допустимая температура теплоносителя, подаваемая в теплый пол (53 °C). Она поддерживается комнатным термостатом.

схема для печати

Водяные калориферы или водяные воздухонагреватели представляют собой вентилятор большой производительности с водяным теплообменником. Их применяют для экономичного воздушного обогрева ангаров, цехов, складов, магазинов, выставочных залов, торговых комплексов, автосервисов, мастерских, спортзалов, теплиц, ферм. Такие тепловентиляторы предназначены для закрытых помещений вне зависимости от наличия вентиляции.

Наиболее дешевый, быстрый и эффективный способ осуществить отопление помещений больших объемов - это обустроить их системой воздушного отопления состоящей из электрокотлов «Невский» и воздушно отопительных агрегатов.

схема для печати

Лучшим решением для системы отопления является использование двух котлов. Это так называемое дежурное отопление: в доме работает электрокотел в дежурном режиме, поддерживая в ваше отсутствие температуру в помещении около плюс + 5 оC. Для этого обычно достаточно электрокотла, мощность которого равна трети максимальной мощности, требуемой для обогрева здания. Прогрев помещений основным котлом при приезде хозяев происходит очень быстро.

Электрокотел Невский можно использовать в качестве резервного при последовательном подключении с газовым или жидкотопливным котлом. При этом на терморегуляторе электрокотла Невский выставляется температура теплоносителя на 8-10° C ниже установленного на основном котле, а температура воздуха на компактном термостате электрического котла в помещении на 5° C ниже, чем установленная на комнатном термостате основного котла. Если по какой-либо причине основной котел (газовый или дизельный) остановится, и температурный показатель в помещении понизится - электрический котел автоматически включится, и будет поддерживать установленный на его терморегуляторе тепловой режим.

схема для печати

Лучшим решением для системы отопления является использование двух котлов. Это так называемое дежурное отопление: в доме работает электрокотел в дежурном режиме, поддерживая в ваше отсутствие температурный режим в помещении около плюс + 5 оC. Для этого обычно достаточно электрокотла, мощность которого равна трети максимальной мощности, требуемой для отопления здания. Комфортный прогрев помещений основным котлом, при приезде хозяев происходит очень быстро. При данной обвязке электрокотел работает как вспомогательный. Дом протапливается твердотопливным котлом. Питание на электрокотел подано, но автоматика не включает нагрев, поскольку температурный режим в помещении выше выставленной на комнатном термостате (18-20 °C). В ночное время, после того, как горение в твердотопливном котле закончилось, и температура в помещении упала – автоматически включается электрокотел и поддерживается до утра заданные параметры обогрева в помещении.

Монтировать электрокотел после (на подаче) твердотопливного котла не допускается, поскольку температура теплоносителя на выходе с твердотопливного котла может достигать 110-120° C, что может привести к выходу из строя электрокотла, поэтому он устанавливается перед твердотопливным котлом, на «обратке».

схема для печати

Водонагреватель косвенного нагрева - незаменимое устройство в домах, где происходят частые перебои с горячей водой. Это приспособление состоит из водонагревателя и одноконтурного электрокотла. Водонагреватель имеет вместимость от 10 до 10 000 литров воды. По способу расположения водонагреватель бывает горизонтальный и вертикальный.

Применение выносного теплообменника и насосной схемы циркуляции воды позволяет значительно ускорить процесс нагрева воды в водонагревателе, что делает оборудование более ремонтопригодным, по сравнению со встроенным теплообменником. Данная комбинация применяется на объектах, имеющих стабильный источник теплоснабжения в течение всего года.

схема для печати

Водонагреватель косвенного нагрева - незаменимое устройство в домах, где происходят частые перебои с горячей водой. Это приспособление состоит из бойлера и одноконтурного котла. Внешний вид бойлера напоминает металлическую бочку цилиндрической формы. Бойлер имеет вместимость от 10 до 10 000 литров воды. По способу расположения водонагреватель бывает горизонтальный и вертикальный.

При использовании данной обвязки со встроенным трубчатым теплообменником, во встроенный теплообменник - змеевик подается вода из отопительной системы. Регулирование температуры воды в водонагревателе осуществляется циркуляционным насосом по сигналу от терморегулятора. Данная структура применяется на объектах, имеющих стабильный источник теплоснабжения в течение всего года.

схема для печати

При работе электрокотла Невский с теплоаккумулятором основное время работы – ночное. При этом электроэнергия расходуется по льготному ночному тарифу (должен быть установлен двухтарифный электросчетчик), что значительно снижает затраты. Электрокотел работает по замкнутому контуру котел - теплоаккмулятор и нагревает за ночь воду в теплоаккумуляторе до 90 °C. В дневное время электрокотел полностью или частично отключается. Требуемый температурный режим поддерживается при помощи трехходового термосмесительного клапана с сервоприводом, который управляется датчиком теплоносителя.

схема для печати

В зданиях, где требуется гарантированное поддержание климатических условий (детские сады, больницы, интернаты, родильные дома) часто применяют схему с параллельным подключением к централизованной системе теплоснабжения электрических котлов «Невский». Электрокотлы используются, как резервный источник теплоснабжения в межсезонный период, когда котельные еще не работают (осенью) или уже не работают (поздней весной) или в период аварийной остановки централизованной котельной.

При переходе на автономное отопление с электрическим котлом, запорная арматура перекрывается на входе и выходе теплоносителя от централизованной сети теплоснабжения и открывается запорная арматура на входе и выходе контура электрокотла, после чего отопление работает по замкнутому контуру. В данном варианте обвязки можно дополнительно применить погодозависимый контроллер «Невский» и GSM модуль дистанционного управления.

схема для печати

В зданиях, где требуется гарантированное поддержание климатических условий (детские сады, больницы, интернаты, родильные дома) часто применяют схему с параллельным подключением к централизованному теплоснабжению электрических котлов «Невский». Электрокотлы используются, как резервный источник теплоснабжения в межсезонный период, когда котельные еще не работают (осенью) или уже не работают (поздней весной) или в период аварийной остановки централизованной котельной.

При переходе на автономное отопление с электрическим котлом, запорная арматура централизованной сети теплоснабжения перекрывает теплообменник и открывается запорная арматура на входе и выходе контура электрокотла, после чего отопления работает по замкнутому контуру. В данной структуре можно дополнительно применить погодозависимый контроллер «Невский» и GSM модуль дистанционного управления.

схема для печати
